半导体级高纯管材

异径三通

高品质管路配件，适用于 PFA/PVDF/CPVC/PPH 等材质管路系统连接。

获取报价 查看规格参数
SEMI F57 认证 管径 1/4" ~ 8" 压力等级 PN10-PN16

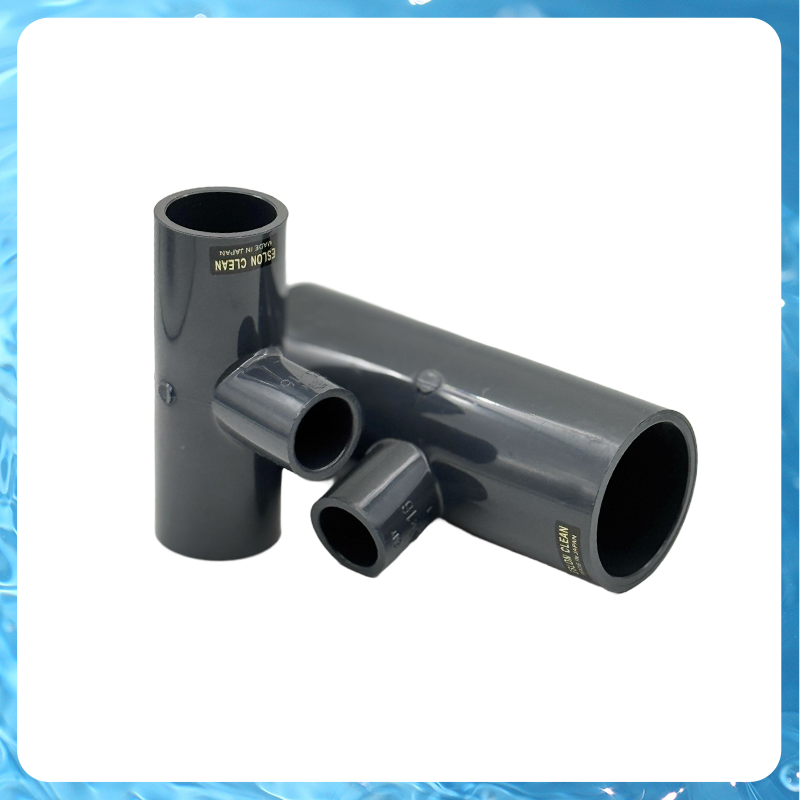

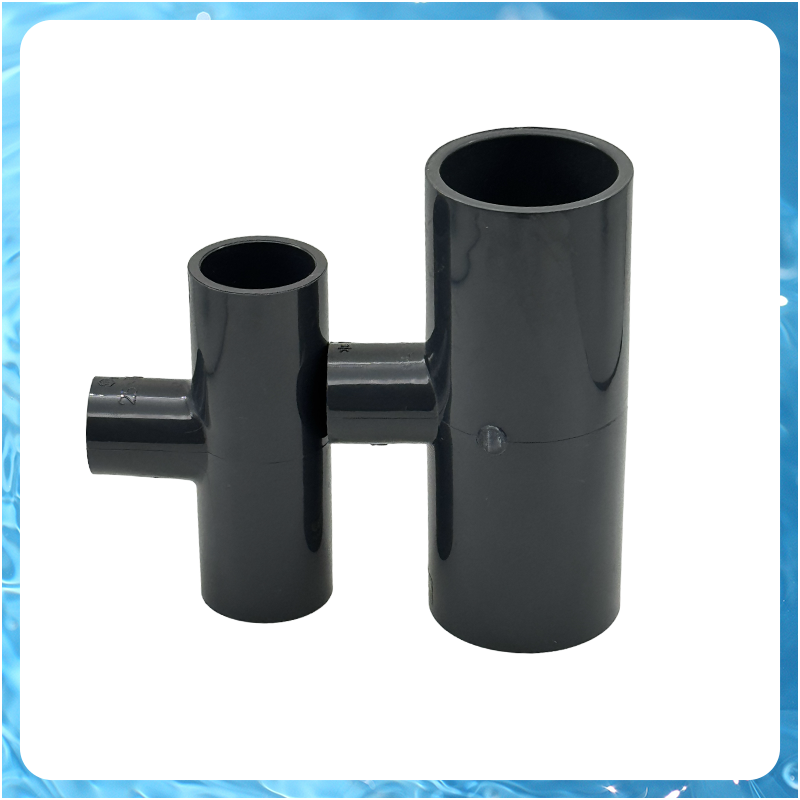

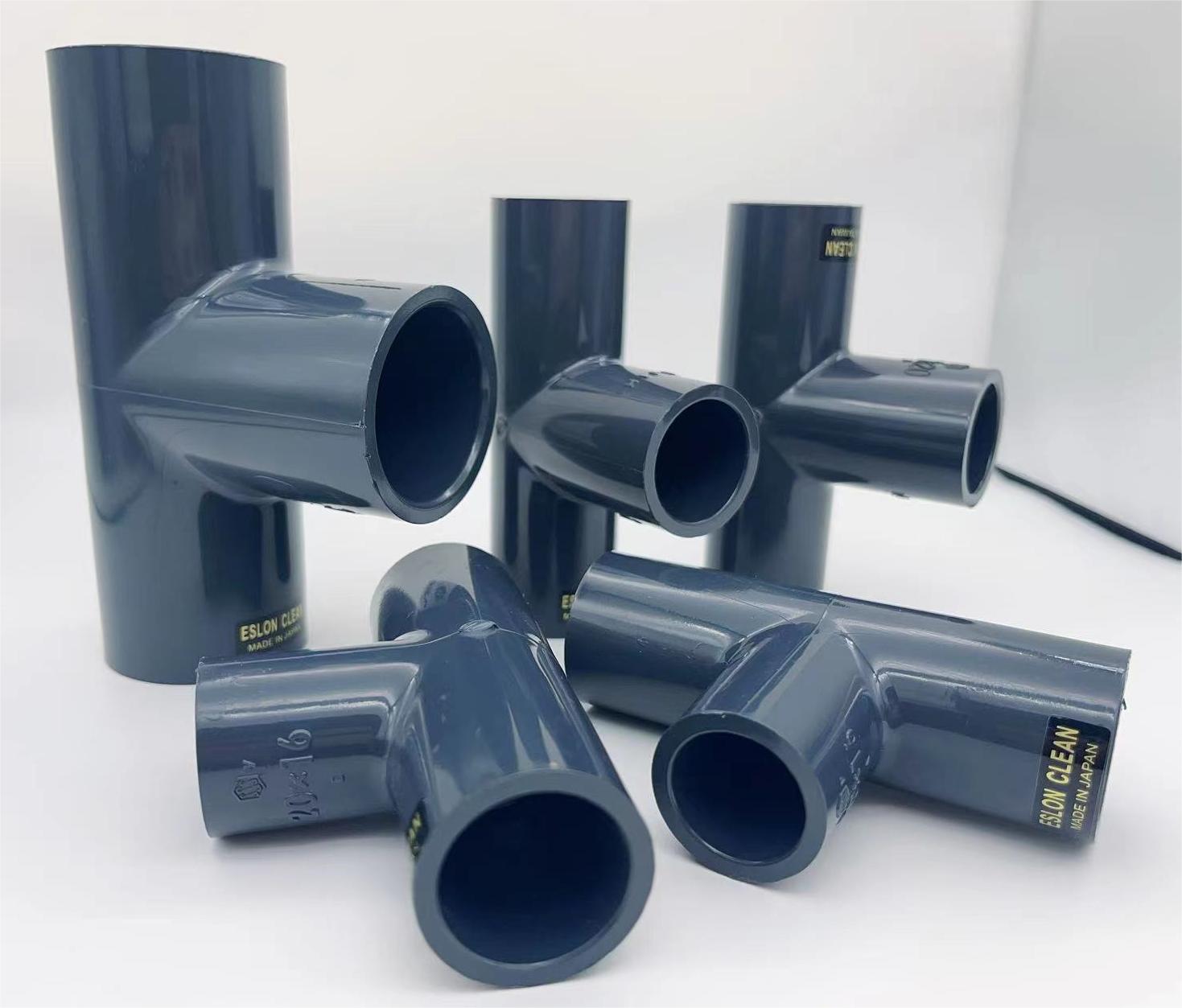

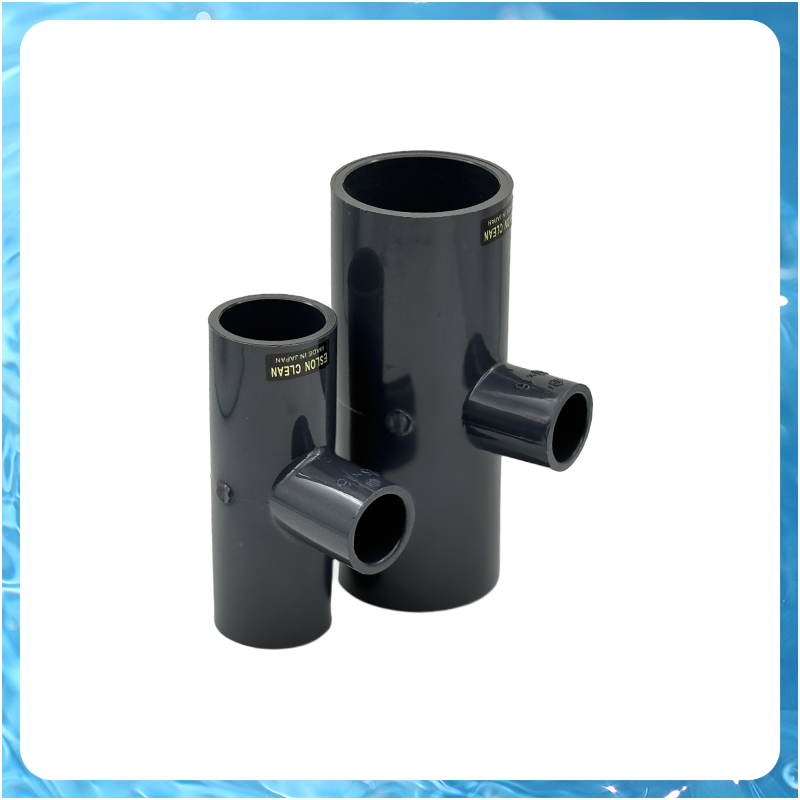

异径三通
半导体级

快速参考

类型
等径 / 异径 / 斜接
材质
UPVC / CPVC / CLEAN-PVC / PPH
规格
DN15 ~ DN200
标准
GB / DIN / ANSI
完整规格参数 →

产品特性与优势

分流均匀

流道设计优化，三向流动阻力均衡。

承插连接

标准承口，粘接 / 螺纹 / 法兰多种连接可选。

耐化学腐蚀

与主管同材质，整体耐腐性能一致。

尺寸精确

中心距、承口深度公差精确，现场安装无需修整。

技术规格参数

技术参数数值单位
类型等径 / 异径 / 斜接—
材质UPVC / CPVC / CLEAN-PVC / PPH—
规格DN15 ~ DN200—
标准GB / DIN / ANSI—

规格尺寸对照表

规格（英寸）外径（mm）壁厚（mm）承压（23℃）承压（200℃）
1/4"6.350.8 ~ 1.01.6 MPa0.4 MPa
3/8"9.521.0 ~ 1.51.6 MPa0.4 MPa
1/2"12.701.5 ~ 2.01.5 MPa0.35 MPa
3/4"19.052.0 ~ 2.51.4 MPa0.32 MPa
1"25.402.5 ~ 3.01.3 MPa0.3 MPa
2"50.803.5 ~ 4.01.0 MPa0.25 MPa
4"101.604.0 ~ 5.00.8 MPa0.2 MPa
注意：以上参数为典型参考值，实际规格需根据品牌、SDR值、具体工况选型。承压能力随温度升高而降低，高温工况请咨询工程师。

典型应用场景

半导体晶圆制造

湿法工艺化学品输送（刻蚀液、清洗液、光刻胶剥离液等）。12英寸晶圆厂标准配置，直接影响制程良率。

光伏电池生产

制绒、扩散、刻蚀等工艺的酸碱腐蚀液输送管路。高温高腐蚀工况的可靠选择。

制药与生物科技

高纯水（WFI）输送、药液系统。符合FDA/GMP要求，无毒无析出，保障药品纯度。

化工与特种防腐

氯碱工业、农药、染料、特种化工等极端腐蚀工况。长期运行，大幅降低安全风险。

与其他材质对比

性能项PFAPVDFPPHCPVC
最高使用温度260℃150℃100℃95℃
耐强酸强碱优秀良好良好一般
耐有机溶剂优秀一般差差
洁净度等级SEMI F57中等低低
可热熔焊接✓✓✓✓
价格水平高中低低
典型领域半导体/光伏/制药化工/制药化工防腐给排水/消防

需要选型支持或报价？

提供完整规格书、材质证明、样品申请。技术工程师1对1协助选型。

获取产品报价
相关产品： PVDF 管材管件 CLEAN-PVC 洁净管 塑料阀门系列
上一个产品
CLEAN-PVC 洁净管
下一个产品
PVDF 管材管件

📋 完整参数规格表（型录 OCR 提取）

📋 三通 · Page 8

mm一一 HT(C-PVC) setts mm
i | 公稱徑| D H Z 「重量(kg)
, 圖 13 0.042
二 16 0.055
| 20 0.087
o 25 0.136
| 30 0.154

📋 三通 · Page 9

-____2 Saar 7) en ee QC N| =
x= 7 圖 i 1 rs
| oe i SAI

📋 三通 · Page 9

點線是FRP補強品1.0MPa的規格 4 D
aha HT(C-PVC) 單位;mm F
SRE | D | D1) H | Hi} Z | 21 |BB(kg) '
16X13 0.052 U
HI-PVC 單位: mm 20X13 | 36] 28| 47| 35| 12 | 15| 0079 H
TNFR 時 2oxie | 36「| 31| 49| 40「| 13 | 15| 0.085
公稱從|「D「Di| H |Hi Z |Z: |本lo) 25x13_| 42| 28 | 52| s0| 12 | 9 0.101 P
16x13 | 29] 24| 41] 38] 11| 12] 0.045 25X16 | 42] 31| 54| 4a] 14 | 19| 0.106 te
20x13 | 33| 24] 46] 40] 11| 14] 0.059 25x20 「 42| 36| 56| 51] 16 | 16] 0.122 管
20X16 | 33|」 29| 48| 45」 13| 15」 0.059 30X13 0.4117
25x13 | 40| 24[ 51 | 43] 11| 17] 0.078 30X16 | 48] 31| 54| 48| 14 | 22] 0.124
25x16 | 40] 29] 53] 48] 13] 18] 0.086 30X20 0.140
25x20 | 40| 33| 55| 53] 15| 18| 0.091 30X 25 | 48| 42| 59| 63|18 | 22| 0.156
30X13 「 46| 24] 55| 46| 11] 20| 0.099 40X13 | 58| 28| 60| 48| 15 | 28| 0.169
30X16 | 46| 29| 57| 51| 13| 21] 0.106 40X16 0.179
30x20 | 46| 33] 59| 56| 15| 21| 0111 40X20 | 58| 36| 64| 64| 18 | 28| 0.193
30X25 | 46| 40| 62| ei] 18| 21| 0.132 40X25 | 58| 42| 66| 68] 21 | 28] 0.205
4oxi3 | 57| 24| 66| 52」 11| 26] 0.152 40X30 | 58| 48] 70| 68| 25「 28| 0.220
40X16 | 57| 29| 68| 57| 13| 27| 0.173 50X13 0.239 透
40X20 0.182 soxi6 | 70| 31| 69| 60] 18 | 36 | 0.250
40x25 | 57| 40] 73| 67| 18| 27| 0.208 50X20 0.275 明
40X30 0.200 50X25 0.304 in
50X13 0.227 50X30 |「 70 | 48 [77 | 75 | 27 | 36 | 0.303 =
50X16 0.258 sox40 | 70| 58] 80| 80「| 30 | 35] 0.363
50x20 | 70| 33| 78| 68] 15| 33」 0.280 65X13 1,051
50X25 | 70| 40] 81| 73| 18| 33] 0.283 65X 16 1.053
50X30 「 70| 46| 84| 77| 21| 33| 0.207 65x20 | 87| 36「114「128「 43 | 93] 1.065
sox4o | 70| 57| 90| 88」 27] 33] 0.345 65X25 1.072
65x50_| 87 | 70] 101/104] 40] 41] 0.616 65X30 1.087
75x25 「102」 40] 93| 88」 29] 48] 0.670 65X40 | 87 | 58 [114 | 148 | 43 [102 | 1.109
75X40 0.816 65X50 1.132
75x50_|102| 70] 105/410] 41] 47] 0.907 75x20 | 102| 36|124|141| 51 | 99] 1.337
75X65 [102 | 87 | 413 [ 717 | 49 | 56」 7.012 75X 25 [102 | 42 [124 | 146 | 51 [106 | 7.387 ct
100X50 「130| 70] 125] 122] 41] 59] 1.486 75x30 | 102 | 48 | 124 | 146 | 51 | 108 | 1.397 iA
100X75 | 430 | 102 [140 [732 [ 56 | 68 | 1.818 75x40 | 102 | 58 | 124 | 451 | 51 [117 | 1.422 4
125X100 | 157 | 130 | 173 | 167 | 69| 83| 3.317 75X50 1.422 if
150X75_| 186 | 102 [195 | 158 | 63 | 94 | 4.246 75X65 4.477 aan
150% 100 | 186 | 130 | 208 | 182 [76 | 98 | 4954 700%20 3.030 re]
150X125 | 186 | 157 | 217 | 201 | 85| 97 | 5.125 100 25 3.028
% 200100 | 238 | 130 | 218 | 200] 73/116] 5.920 100X30 「130| 48 | 156 | 169 | 63 | 145 | 3.038 ry
女_200X 150 | 238 | 186 | 245 | 257 | 100 | 125 | 8.150 100 40 3.048
#250 X 150 | 300 | 189 | 355 | 524 | 180 | 392 | 22.360 100X50 |「130| 70 | 156 | 179 | 63 [145 | 3.058
女_250X 200 | 300 | 243 | 336 | 335 | 160 | 190 | 15.620 100X 65 3.103
#300 x 150 | 356 | 189 | 375 | 561 | 190 | 429 | 29.840 10075 3.168
45X30 X 200 36.590 125X20 5.240
女_300X 250 | 356 | 300 | 375 | 392 | 190 | 217 | 24.730 125% 25 5.250
" 家 125X 50 5.290

📋 三通 · Page 9

a ~ 125X65 「157|」 87「188「216| 83「174」 5.310
Or ee ae TMT: 125X75 5.500
FE Si LELO MPa 125X100 5.600
FBP補強品1.0OMPa 150X20 |「186「| 36 | 230 | 221 | 98 「212| 7.900

📋 三通 · Page 9

HI-PVC ae To HT(C-PVC) se A
KS 5 2
ame] D | L ame| D | L |重量(kg) 法
13 36.5 a - 13 0.061
16 43.0 16 0.021
20 50.0 20 0.037
25 58.5 25 | 41 | 60 | 0.055
30 65.5 + | 30 0.064
40 82.0 40 0.096
50 96.5 L 50 | 69 | 85 | 0.138
75 105.0 75~100
100 138.0 8

📋 三通 · Page 10

Eri: Faucet Socket Evita Faucet Elbow
ai ax Hi
2a 還 a8 [I ws

📋 三通 · Page 10

HI-PVC 單位: mm
DRE D | Di | D2 | L |重量(kg) HI-PVC 單位:mm
13X pi2 0.020 公稱從| Rp | D | Di | D2| H | Hi 重量(kg)
16 XRpt/2 0.026 13 | Rpi/2 | 24 | 28 | 34 | 38 | 29 | 0.025
20 X Rpai/4 0.086 Texia| Api72 | 29 | 29 [34 | 43 | 32 | 0.034
geal IL ao Las LeeLee 20 0.050

📋 三通 · Page 10

i an eee IS
cot 7
ese : 公稱徑30A以上為8角形

📋 三通 · Page 10

HI-PVC 單位,mm 13 XXBR1/2 | 24 | 13 | 50 | 24 | 0.016
ame] Rp | D | Di | D2| H | Ht 轉量(kg) isXRue oes
13X13 0.036 a5xRi__| 40 | 23] 71 | 40 | 0.047
20x13 | Apt/2 | 33 | 28 | 34 | 47 | 34 | 0.070 30XH114| 46 | 31 | 80 | 46 | 0.066
20X20 0.115 40 X R112 0.100
25x25 | Api | 40 | 43 | 52 | 59 | 42 | 0.060 50 X R2 0.168

📋 三通 · Page 10

ame | D | Di | D2 | L |電量(kg) ame | D | Di | D2 | L |重量(kg)
13X Rp3/B 0.030 13XHp38 | 28 | 34 | 35 | 46 | 0031
13 XRp1/2 0.030 13 X Rpt/2 0.031
16 X Rp3/8 0.033 16 X Rp3/8 0.034
16XRpi/2 | 31 | 34 | 35 | 52 | 0.033 16 X Rp1/2 0.034
20 Rp1/2 0.061 20 Rpt/2 0.062
20 X Rp3/4 0.064 20 X Rp3/4 0.062
25 X Rpt 0.084 25 Rit 0.085

📋 三通 · Page 11

: ii 7 daa
1 a ‘
一一 Lp 1
HI-PVC 單位:mm HT(C-PVC) 單位: mm P
公稱徑 | D | Di| D2| H | Hi |重量(kg) DRE | D | Di | D2| H | Hi |重量(kg) V
13 X Rp3/8 0.037 13 X Rp3/8 0.038
13xRpt/2 | 28 | 34 | 35 | 33 | 29 | 0.037 13 Rpt/2 0.038 D
16 X Rp3/8 0.045 16 X Rp3/8 0.046 F
16XRpt/2 0.045 16 Rpt/2 0.046 4
20 Rpt/2 0.076 20XRp1/2 | 36 | 42 | 44 | 51 | 36 | 0.077 U
25XRp1 0.105 25 X Rpt 0.106 H

📋 三通 · Page 11

AGH A RA = i SUS Inserted Faucet Tee
b. 208 開 anim
No ssa94 | if r susa94 生 透

📋 三通 · Page 11

a a
H A H | H j H |
HI-PVC sit: mm HT(C-PVC) setts mm
FAS Pr a PY
SHE | D | Di | D2) H | Hi |重量(kg) ee | D | D1! Do! H | Hi 重量(kg) 肖
13X Rp3/8 0.048 7
13X Rp3/8 0.049 :
13x<Rot/2 0.048 13XRp1/2 0.049 ia
16XRp3/8 | 29 | 33 | 34 | 43 | 32 | 0.049 16XHp3/8 0049
16X Rp1/2 0.049 16XHpi/2 0.049 i
20X Rp3/8 0.066 20 Rp3/8 0.066
20xRpi/2 0.066 20XRpt/2 0.066
25X Rp3/8 0.085 25XHp3/8 0085
25XPp1/2 0.085 25xRp1/2 | 40 | 33 | 34 | 53 | 38 | 0085
ry品 2

📋 三通 · Page 11

HT(C-PVC) ae 銜
ame | D | d | L | B [mks 7
13 XR1/2 0.031 ¢
16 XR1/2 0.039 法

📋 三通 · Page 12

, Aas !
TH 人sm = Ac Le aa : Heat Fusion LT]
jan x| ® * 圖

📋 三通 · Page 12

PAT.No.1915097 Jd PAT.No.1915097 — | 一一一 |
注: 螺紋打用 JIS B 0203 標準 20~100 . 125~150 t
HI-PVC 單位: mm HI-PVC 單位: mm
公稱徑 「L| H|D|Di|Z| 重量(kg) 公般徑 |L|H|D|pi|Z| 重量(kg)
20 Re 14 3/8 20 Re 14 318
25 Re 1/4 3/8 1/2 25 |102| 58] 40] 40] 18] Re 1/4 3/8 1/2
30 Re 1/4 3/8 1/2 3/4 30 [113] 65| 46| 47] 21] Rc 1/4 38 1/2 3/4
40 [164| 56| 57| 58| 27| Rc 1/4 3/8 1/2 3/4 1 40 Re 1/4 3/8 1/2 3/4 1
50 Re 1/4 3/8 1/2 3/4 1 50 [158] 96| 70| 71] 33| Re 1/4 3/8 1/2 3/4 1
65 |202| 70| 87| 72| 40| Rc 1/4 3/8 1/2 3/4 1 65 Re 1/4 3/8 1/2 3/4 1
75 |226| 91/102] 88| 49| Rc 1/4 3/8 1/2 3/4 1 75 [211|120|102|101| 56| Re 1/4 38 1/2 3/4 1
100 [280|103|130|103| 56| Re 1/4 3/8 1/2 3/4 1 100 [262 |152|130|131| 68| Re 1/4 38 1/2 3/4 1
125 [346|125|157|131| 69| Re 1/4 3/8 1/2 3/4 1 125 Re 1/4 3/8 1/2 3/4 1
150 |390|129|186|108| 63| Rc 1/4 3/8 1/2 34 1 150 [363 |230/186/186] 98| Re 1/4 38 1/2 3/4 1
200 Ro 1/4 3/8 1/2 3/4 1 200 Re 1/4 3/8 1/2 3/4 1

📋 三通 · Page 12

eo 100 X25 105 fa 75 X50 103
- 700530 | 28° 130 56 Liga Heat Fusion x 9 讓
關 Matin 100 X 40 112 a oe 100 X16 116
= 100 X65 107 mab | 100X20 111
ar | 125X16 131 JH | 六圖 | | 100 X25 111
! 125X20 | 36 | 126 | 100X30 「3041 152| 449 | 48 | 140
! == -品 125 X25 126 ed 100 X40 | 58 | 109
: 125 X30_| 346 | 167 | 457 |_48 | 125 由 一一一| 100X50 109
上一一一一一一 125X40 124 |__| 100 X65 115
Zo 2 125 X50 70 124 65X16~100X75 100 X75 119
L 125 X65 87 130 二 mm
125X75 134
150X16 135 BE a
150 X20 130 |_f__] _
150 X25 131 a xi/ rm
150 X30 | 48 | 129 5 |
15040 | °°? 186 5] © 38 ° 二 nal °
150 X50 144 | Ey}
150 X65 133 ae

📋 三通 · Page 13

HI-PVC 單位:mm
DERE BB (kg)
HI-PVvc ‘ates mm NE | L|H Diz] 量(kg
2 65 ic 1/4 3/8
BRE D |Di| H [Hi] Z Zi 75 [155| 64/102 | 27 | Re 1/4 3/8 P
65X16 85 100 Re 1/4 3/8
65 X20 85 125 [240 | 90] 157 | 32 | Re 1/4 3/8 1/2 V
65X25 | 87| 42| 85 150 [300/106 [186 | 36 | Re 1/4 3/8 1/2 D
65 X30 | 48] 82
65 X40 92 F
75X16 97 '
75 X20 92 U
75 X25 93 H
75 X30 | 48] 120[133| 56 [91 P
75 X40 100
75 X50 103 管
75X65 95
100X16 119
100 X20 114
100 X25 114
100 X30 113

📋 三通 · Page 13

75 X40 [ 58 | 7A
100 X16 80
100 X20 75
100 X25 75

📋 三通 · Page 20

PN16 單位Unit mm 50X25| 63/32 3.0/2.4| 0.22
BSE 重量 80X50「 90/63 | 263 | 75 | 65 | 129 |4.3/3.0| 0.84
SMH | OD | L | Z 1 lb | t | gm) 700x50 | 110/63 | 315 | 85 | 65 | 150 [5.3/3.0] 1.26
15 0.04 100x<0 | 110/80 5.3/4.3 |_1.35
20 | 25 | 80 | 40 | 15 | 19 | 005 150X50「 160/63 | 345 | 100 | 65 | 175 「7.73.01」 273
25 | 32 | 89 | 4 | 17 | 24 | 0.08 18080 | 160/90 7.7/4.3 | 2.85
32 | 40 | 100 | 50 | 16 | 24 | 0.10 150X100] 160/110 | 347 | 96 | 80 | 185 [7.7/5.3] 2.95

📋 三通 · Page 20

50 | 63 | 149 | 75 | 28 | 30 | 031 PN10 單位Unit_ mm
65 | 75 | 174 | 87 | 28 | 36 | 0.42 公: 同 D L | | | | z t/t, | ae
80 | 90 | 181 | 92 | 33 | 43 | 056 ew | OC 和 te IllKatm))
100 1.09 10080 | 110/90 3.4/2.8| 0.98
125 | 140 | 308 | 154 | 60 | 67 | 236 150X50 | 160/63 4.9/2.8 | 1.98
150 2.50 150x100] 160/110| 347 | 96 | 80 | 185 [4.9/3.4] 2.04

📋 三通 · Page 20

PN10 單位Unit mm PN10xPN16 單位Unit_ mm
及 = 人 重量
awe |OD | tL zilblt | cit) ame) oD | L [hb | b | z |t/t| ah,
80 | go | 181 | 92 | 33 | 28 | 0.40 80x50 | 90/63 2.8/3.0 | 0.56
100 | 110 | 216 | 110 | 33 | 34 | 084 100X50「 11063 | 315 | 85 | 65 | 150 |3.4/3.0/ 0.92
125 | 140 | 308 | 154 | 60 | 43 | 1.80 10080 | 110/90 3.4/4.3 | 1.05
150 1.90 150X650 | 160/63 | 345 | 100 | 65 | 175 [4.9/3.0 1.92
200 [225 | 498 | 249 | 99 | 4.20 15080 | 160/90 4.9/4.3 | 2.05
| 69 1 150X100| 160/110| 347 | 96 | 80 | 185 [495.3] 214
「管帽。 目 End Cap
